Introduction
Willkommen zur Holzvogel Lua-Script Dokumentation.
Definitionen
Die nachfolgenden Funktionen stehen in den Definitionen zur Verfügung.
Parameter
Beispiel 1: Abfrage der ID der aktuellen Position
--- Beispiel für Lua-Script des Super-Sets
--- ID "55a20f7e-9bf4-4c20-af2f-2e97ee2e4696"
local MeineAktuelleId = arguments.id
hvm.scope.set('SuperSetId', MeineAktuelleId)
Beispiel 1: Ergebnis
{
"scope": {
"SuperSetId": "55a20f7e-9bf4-4c20-af2f-2e97ee2e4696"
}
}
Beispiel 2: Abfrage des summierten Wertes
--[[
Beispiel für ein Lua-Script einer Leistung mit 3 Definitionen.
Die angelegten Definitionen geben folgende Werte zurück:
Definition 1 = 4.5
Definition 2 = -0.35
Definition 3 = 7.5
Summe = 11,65
]]--
local LeistungSumme = arguments.amount
hvm.scope.set('SummeDerLeistung', LeistungSumme)
Beispiel 2: Ergebnis
{
"scope": {
"SummeDerLeistung": 11.65
}
}
Das System übergibt jedem Lua-Script wichtige Parameter, die von einigen Funktionen innerhalb des Lua-Scripts
benötigt werden. Die Parameter können innerhalb des Lua-Scripts jederzeit ausgelesen werden. Die folgenden
Parameter stehen in der globalen Variable arguments zur Verfügung:
| Variable | Positionstypen | Datentyp | Beschreibung |
|---|---|---|---|
| id | alle | string | Die ID der aktuellen Position, dessen Lua-Script gerade ausgeführt wird |
| amount | Material, Leistung | float | Summe aus allen Massenwerten der Definitionen unter der Position |
hvm.definition
getPositionValue()
local MasseVonPosition = hvm.definition.getPositionValue("55a20f7e-9bf4-4c20-af2f-2e97ee2e4696")
Gibt den berechneten Wert einer anderen Position im Definitionsbaum zurück.
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| id | string | ID der Position (z.B. 55a20f7e-9bf4-4c20-af2f-2e97ee2e4696) |
Rückgabe
| Datentyp | Beschreibung |
|---|---|
| float | nil | Der berechnete Massenwert der Position oder nil, wenn kein Wert ermittelt werden konnte |
getWorkTime()
Beispiel 1: Abfrage der Zeiten von allen Arbeitspaketen für aktuelle Position
local Zeiten = hvm.definition.getWorkTime(arguments.id)
Beispiel 2: Abfrage der Zeiten nur für die angegebenen Arbeitspakete
-- Zeiten mit Arbeitspakets "MO" abfragen
local ZeitAPs = hvm.definition.getWorkTime(arguments.id, { "MO" })
-- Zeiten mit Arbeitspakete "PR" und "MO" abfragen
local ZeitAPs = hvm.definition.getWorkTime(arguments.id, { "PR", "MO" })
--[[
// Ausgabe von ZeitAPs
{
"total": 40.5,
"packages": {
"PR": 30.5,
"MO": 10
}
}
--]]
-- Zugriff auf Summe der Zeiten mit Fallback 0 wenn Wert nicht vorhanden
local GesamtZeit = ZeitAPs["total"] or 0
-- Zugriff auf eine bestimmte Zeit eines Arbeitspakets
-- mit Fallback auf 0, wenn keine Zeit zu AP gefunden wurde
local AP_PR_Zeit = ZeitAPs["packages"]["PR"] or 0 -- Ergebnis: 30.5
local AP_MO_Zeit = ZeitAPs["packages"]["MO"] or 0 -- Ergebnis: 10
local AP_Zeit_Fehlt = ZeitAPs["packages"]["FF"] or 0 -- Ergebnis: 0
Gibt die Zeit für Eigenleistungen als Summe und gruppiert nach Arbeitspaketen zurück. Über den zweiten Parameter kann mit einer Tabelle angegeben werden, ob die Arbeitszeiten auf eine oder mehrere Arbeitspakete beschränkt werden soll.
| Parameter | Datentyp | Benötigt? | Beschreibung |
|---|---|---|---|
| id | string | ja | Die ID der Position, dessen Zeiten abgefragt werden sollen |
| workPackageNames | table | nein | Arbeitspakete als maschinenlesbare Namen auf welches das Ergebnis eingeschränkt werden soll |
Ergebnis:
| Datentyp | Beschreibung |
|---|---|
| table | Gesamtzeit und Zeit nach Arbeitspaketen in einer Lua-Tabelle |
| Name | Datentyp | Beschreibung |
|---|---|---|
| total | float | Gesamtzeit in Minuten |
| packages | table | Zeiten nach Arbeitspaketen mit maschinenlesbarer Name als Schlüssel und Zeit in Minuten als Wert |
getProjectSupplierDistances()
local LieferantenEntfernung = hvm.definition.getProjectSupplierDistances();
Beispielausgabe für ein Projekt
{
"abbund": 36,
"architekt": 49,
"bodenleger_parket": 33,
"bodenleger_sonstige": 33,
"dach_deckenelemente": 17,
"dachabdichtung": 17,
"dacheindeckung": 17,
"daemmarbeiten": 17,
"enev": 17,
"estrich": 5,
"fassadenbau": 17,
"fenster": 13,
"fliesenleger": 72,
"garagentor": 0,
"gartenplanung": 43,
"geruest": 229,
"heizung": 68,
"holzbau_montage": 17,
"holzbau_produktion": 17,
"kamin": 17,
"kran": 41,
"lueftung": 68,
"malerarbeiten": 156,
"massivholzwaende": 188,
"pv_anlage": 68,
"rohbau": 17,
"rohbau_aussenanlagen": 17,
"rohbau_keller": 17,
"sanitaer": 68,
"sanitaer_dusche": 68,
"schlosser": 20,
"schreiner": 17,
"spengler": 17,
"statik": 10,
"terrassen": 17,
"transport_holzbau": 17,
"treppenbau": 17,
"trockenbau": 156,
"verputzer_aussen": 17,
"verputzer_innen": 17,
"verschattung": 23,
"werkplanung": 17
}
Abfrage aller Entfernungen von den ausgewählten Lieferanten des Projekts zur Baustellenadresse des aktuellen Projekts nach Gewerke.
Ergebnis:
| Datentyp | Beschreibung |
|---|---|
| table | Lua-Tabelle mit Gewerke als Schlüssel und Entfernung in Kilometer als zugehöriger Wert |
getProjectSupplierDistanceFor()
Beispiel: Abfrage des Lieferanten für das Gewerke "Schlosser" zur Baustellenadresse.
local LieferantEntfernung = hvm.definition.getProjectSupplierDistanceFor("schlosser")
Gibt die Entfernung des hinterlegten Lieferanten zu einem Gewerke zur Baustellenadresse des aktuellen Projekts zurück.
| Parameter | Datentyp | Benötigt? | Beschreibung |
|---|---|---|---|
| machineName | string | ja | Der maschinenlesbare Name des Gewerkes |
Ergebnis:
| Datentyp | Beschreibung |
|---|---|
| float | Entfernung in Kilometer |

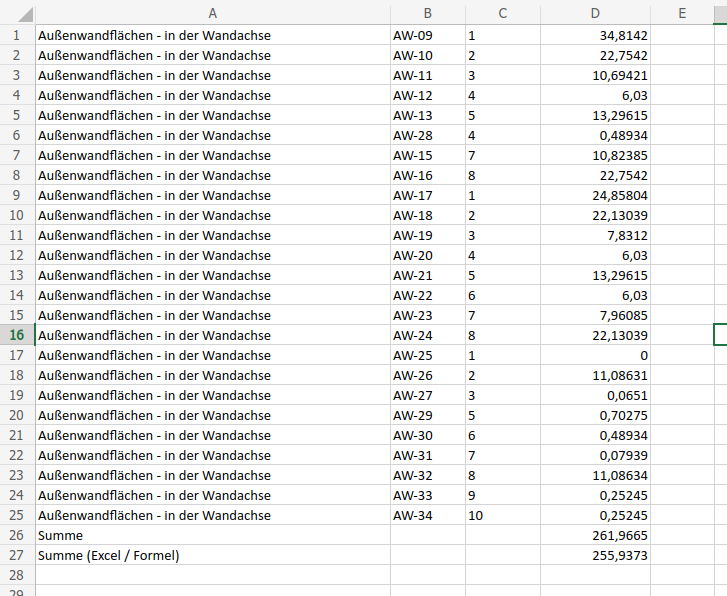

outputExcelFile()
local ExcelDateiPfad = "data/storage/content/beispiel.xlsx"
-- Erstellung der Excel-Datei
local Workbook = require "xlsxwriter.workbook"
local workbook = Workbook:new(ExcelDateiPfad) -- Hier den Pfad zur Excel-Datei angeben
local worksheet = workbook:add_worksheet()
worksheet:write("A1", "Hello world")
workbook:close()
-- Ausgabe an das Multitool zur Anzeige
hvm.definition.outputExcelFile(ExcelDateiPfad)
Die Funktion weist das Multitool an, die Excel-Datei zum angegebenen Pfad an das Frontend weiterzuleiten, sodass die Excel-Datei in der Ansicht angezeigt werden kann.
| Parameter | Datentyp | Benötigt? | Beschreibung |
|---|---|---|---|
| filePath | string | ja | Vollständiger Pfad zur Excel-Datei |
selectPositionsBySize()
Beispiel 1
local SuperSetId = "96af3b7f-2616-403b-8ee8-f67c8252587f"
local Beispiel1 = {
{ "Maß1"=1.01, "Maß2"=2.135 },
{ "Maß1"=0.885, "Maß2"=2.135 }
}
local Ergebnis1 = hvm.definition.selectPositionsBySize(SuperSetId, Beispiel1)
Beispiel 2 (mit Optionen)
local SuperSetId = "96af3b7f-2616-403b-8ee8-f67c8252587f"
local Beispiel2 = {
{ "Breite"=1.01, "Höhe"=2.135 },
{ "Breite"=0.885, "Höhe"=2.135 },
}
local Optionen = { "width": "Breite", "height": "Höhe" }
local Ergebnis2 = hvm.definition.selectPositionsBySize(SuperSetId, Beispiel2, Optionen)
Beispiel 3 - Einsatz mit getImportValueByRules() im Super-Set
local SuperSetId = "96af3b7f-2616-403b-8ee8-f67c8252587f"
local Regeln = {
{
type="Search",
selector="TT_1_1",
columns={"Maß1", "Maß2", "GG", "Ident_Text", "E2", "E12"},
criteria={
GG="1",
E2={"1", "2"},
E12={"11", "12"},
E6={"0","1"}
}
}
}
local Elemente = hvm.quantity.getValueByRules(Regeln)
-- Selektiere alle Positionen mit der Größe aus Elemente
local Ergebnis3 = hvm.definition.selectPositionsBySize(SuperSetId, Elemente)
Ergebnis bei exakten Größen
{
"1010:2135": 1,
"885:2135": 2
}
Ergebnis bei nicht exakten Ergebnissen
{
"1010:2235": 1,
"1010:2260": 2
}
Gibt eine Liste an Positionen mit der Menge aus einem Super-Set anhand der angegebenen Größen zurück. Falls die exakte Größe im Super-Set nicht gefunden wurde, dann wird die nächstgrößere Position aus der Breite und Höhe ermittelt.
| Parameter | Datentyp | Benötigt? | Beschreibung |
|---|---|---|---|
| super_set_id | string | ja | Die ID des Super-Sets |
| positions | object[] | ja | Eine Liste mit Objekten, die Werte für die Breite und Höhe als Eigenschaften enthalten |
| options | object | nein | Optionen zur Anpassung des Funktionsverhaltens - siehe unten |
Rückgabe
| Datentyp | Beschreibung |
|---|---|
| table | Liste der gefundenen Positionen mit Größe und Menge |
Optionen
Als dritter Parameter kann ein Objekt mit Optionen übergeben werden. Die folgenden Optionen können gesetzt werden.
| Name | Datentyp | Beschreibung |
|---|---|---|
| width | string | Feldname für die Breite |
| height | string | Feldname für die Höhe |
setItemOptions()
Beispiel 1: Nur den Titel setzen
local Optionen = {
title="Mein neuer Titel"
}
hvm.definition.setItemOptions(Optionen)
Beispiel 2: Nur Anzeigeoptionen anpassen
local Optionen = {
viewOptions={
asShortText=true,
alternative=false,
circa=true
}
}
hvm.definition.setItemOptions(Optionen)
Beispiel 3: Titel und andere Anzeigeoptionen setzen
local Optionen = {
title="Titel mit veränderten Anzeigeoptionen",
onlyPositive=true,
viewOptions={
asShortText=true,
circa=true
}
}
hvm.definition.setItemOptions(Optionen)
Besipiel 4: Alle Optionen mit eigenen Werten setzen und überschrieben Tipp: Versuchen sie, wenn möglich nur Optionen zu setzen, die sich auch wirklich ändern. Dies spart Speicherplatz ein und erhöht die Performance.
--- Änderung aller möglichen Optionen
local Optionen = {
title="Neuer Titel für Position",
printTitle="Mein spezieller Drucktitel",
extraText="Mein Zusatztext für die Anzeige im Druck",
priceModifier=20,
onlyPositive=true,
forceNegative=false,
enabled=false,
viewOptions={
asNeeded=true,
alternative=true,
circa=true,
withoutPrice=true,
blanket=false,
withoutCalc=false,
asShortText=true,
asLongText=false,
hide=false
}
}
hvm.definition.setItemOptions(Optionen)
Setzt und überschreibt die statischen Optionen der aktuellen Position im Lua-Script.
Bei der Übergabe erwartet die Funktion mindestens eine Option in der Lua-Tabelle im ersten Parameter. Dabei werden nur die Optionen überschrieben, die an die Funktion übergeben werden. Es können alle Optionen oder nur ein Teil der Optionen überschrieben werden.
| Parameter | Datentyp | Benötigt? | Beschreibung |
|---|---|---|---|
| options | table | ja | Lua-Tabelle mit Namen und Werte der Optionen |
Liste der verfügbaren Optionen
| Name | Datentyp | Beschreibung |
|---|---|---|
| title | string | Titel der Position |
| printTitle | string | Titel für den Druck |
| extraText | string | Zusatztext für den Druck |
| priceModifier | float | Abschlag oder Zuschlag in % (als positiver oder negativer Wert) |
| onlyPositive | boolean | Nur positive Werte erlauben |
| forceNegative | boolean | Erzwinge negativen Wert |
| enabled | boolean | Position wird aktiviert (true) und deaktiviert (false) |
| ignoreSystemQuantity | boolean | Setzt die Option "Mengen von System nicht aktualisieren" in Positionen von Dokumenten |
| viewOptions | table | Optionen zur Anzeige der Position (siehe Anzeigeoptionen) |
Liste der Anzeigeoptionen
| Name | Datentyp | Beschreibung |
|---|---|---|
| asNeeded | boolean | Bei Bedarf |
| alternative | boolean | Alternativ |
| circa | boolean | ca. |
| withoutPrice | boolean | Ohne Preis |
| blanket | boolean | Pauschal |
| withoutCalc | boolean | Ohne Berechnung |
| asShortText | boolean | Als Kurztext |
| asLongText | boolean | Als Langtext |
| hide | boolean | Ausblenden |
hvm.quantity
getValueByRules()
Beispiel: Einzelne Abfrage mit dem summierten Massenwert
local Regeln = {
{
type="Search",
selector="AW_3_1",
columns={"Wert1"},
criteria={
["Maß1"]= GlobalHolzbauWand280,
["E8"]= "0"
}
},
{
-- Summiere alle Werte in Spalte "Wert1" aus den übergebenen Daten der letzten Regel
type="Summary",
column="Wert1"
}
}
local Ergebnis = hvm.quantity.getValueByRules(ruleset)
Beispiel: Abfrage von einzelnen Massenwerten und der summierten Masse in getrennten Ergebnissen
local Wandlaengen_Holzbau_EG = {
{
type="Search",
selector="AW_3_1",
columns={"Wert1"},
criteria={
["Maß1"]= GlobalHolzbauWand280,
["E8"]= "0"
}
}
}
local Wandlaengen_Holzbau_EG_Summe = {
{
-- Summiere alle Werte in Spalte "Wert1" aus den übergebenen Daten der letzten Regel
type="Summary",
column="Wert1"
}
}
-- Abfrage der einzelnen Wandlängen und in Variable speichern
local Wandlaengen = hvm.quantity.getValueByRules(Wandlaengen_Holzbau_EG)
-- Abfrage der Summe der Wandlängen, wobei die einzelnen Wandlängen (Basis der zweiten Abfrage) über die Variable
-- Wandlaengen an die Funktion übergeben werden
local Wandlaengen_Summe = hvm.quantity.getValueByRules(Wandlaengen_Holzbau_EG_Summe, Wandlaengen)
hvm.scope.set('Wandlaengen', Wandlaengen)
hvm.scope.set('Wandlaengen_Summe', Wandlaengen_Summe)
return Wandlaengen_Summe
Rückgabe von Werten aus dem Massenimport anhand der Angabe von Regeln.
Über den optionalen zweiten Parameter payload können weitere Regeln auf ein bereits bestehendes Ergebnis aus einer
anderen Abfrage angewendet werden. Dies minimiert die Abfragen und Duplizierung von Regeln, wenn
Zwischenergebnisse aus einzelnen Regeln weiter bearbeitet werden sollen.
| Parameter | Datentyp | Benötigt? | Beschreibung |
|---|---|---|---|
| ruleset | array | ja | Ein Set an Regeln zur Abfrage der Massen |
| payload | mixed | nein | Angabe eines Ergebnisses aus einer vorherigen Abfrage |
Rückgabe
| Datentyp | Beschreibung |
|---|---|
| any | Je nach Angabe der Regeln ein einzeolner Wert oder mehrere Werte in einer Liste |
Veraltete Funktionen
Die nachfolgenden Funktionen sind nur noch aus Kompatibiliätsgründen zu alten Lua-Scripts vorhanden. Bitte verwenden Sie immer die neuen Funktionen und versuchen sie veraltete Funktionen in bestehenden Scripten zu entfernen.
getImportValueByRules()
Alias für hvm.quantity.getValueByRules()
getPositionValue()
Alias für hvm.definition.getPositionValue()
selectPositionsBySize()
Alias für hvm.definition.selectPositionsBySize()
Debugging
hvm.debug
Die nachfolgenden Funktionen werden nur zur Anzeige von Debug-Informationen verwendet und werden nur verarbeitet, wenn Lua-Scripte einzeln ausgeführt werden, z.B. bei der Bearbeitung der Definitionen.
set()
local WertFuerDebug = 150
hvm.debug.set("MeinName", WertFuerDebug)
--- in einem anderen Lua-Script auf höhere Ebene
local WertVonDebug = hvm.scope.get("MeinName")
--- WertvonDebug = 150
Setzen eines Wertes im Debugging
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| name | string | Der Name unter dem der Wert gespeichert werden soll |
| value | any | Der zu speicherende Wert |
get()
hvm.scope.set("NameImDebug", 295)
local WertImDebug = hvm.debug.get("NameImDebug") --- Ausgabe: 295
local WertImDebug = hvm.debug.get("nameimdebug") --- Ausgabe: nil
local WertImDebug = hvm.debug.get("NAMEimDEBUG") --- Ausgabe: nil
Gibt den Wert unter dem angegebenen Namen zurück.
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| name | string | Der Name dessen Wert gelesen werden soll |
| Datentyp | Beschreibung |
|---|---|
| any | Der gespeicherte Wert unter dem Namen im Debug, andernfalls nil wenn nicht vorhanden |
remove()
hvm.debug.set("NameImDebug", 500)
local WertImDebug = hvm.scope.get("NameImDebug") --- Augabe: 500
hvm.debug.remove("NameImDebug")
local WertImDebug = hvm.debug.get("NameImDebug") --- Ausgabe: nil
Löscht den Schlüssel inklusive dem Wert aus dem Debug
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| name | string | Der Name dessen Wert aus dem Debug gelöscht wird |
has()
local NameImDebug = "foobar"
hvm.scope.set("NameImDebug", "foobar")
local WertVorhanden = hvm.debug.get("NameImDebug") --- Ausgabe: true
hvm.scope.remove("NameImScope")
local WertVorhanden = hvm.debug.has("NameImDebug") --- Ausgabe: false
Prüft ob ein Wert unter dem Namen im Debug vorhanden ist
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| name | string | Der Name dessen Wert aus dem Debug gelöscht wird |
| Datentyp | Beschreibung |
|---|---|
| boolean | TRUE = vorhanden - FALSE = nicht vorhandnen |
clear()
hvm.debug.set("NameImScope", "foo")
hvm.debug.set("NameImScope2", "bar")
hvm.debug.clear()
hvm.debug.get("NameImScope") --- Ausgabe: nil
hvm.debug.get("NameImScope2") --- Ausgabe: nil
Löscht alle vorhandenen Werte innerhalb des Debug-Bereichs.
Scope
Der Scope ist ein Speicherbereich für Werte, die zwischen dem Multitool und den Lua-Scripts verwendet werden kann. Innerhalb von Lua-Scripte können beliebige Werte unter einem Namen im Scope gespeichert, verändert oder gelöscht werden. Das Multitool kann diese Werte aus reservierten Namen auslesen und für die weitere Bearbeitung im System verwenden (z.B. das Auslösen weiterer Aktionen im System). Zusätzlich können Lua-Scripte untereinander Daten über den Scope austauschen, solange der Datenfluss von tieferen Positionen zu höheren Positionen im Definitionsbaums erfolgt.
hvm.scope
Die nachfolgenden Funktionen werden für das Verwalten verwendet.
set()
Beispiel 1: Eine Variable im globalen Bereich schreiben
local WertFuerScope = 150
hvm.scope.set("NameImScope", WertFuerScope)
--- in einem anderen Lua-Script auf höhere Ebene
local WertVomScope = hvm.scope.get("NameImScope") -- Ausgabe: 150
Beispiel 2: Eine Variable in einem speziellen Namensraum speichern
local WertFuerScope = 100
hvm.scope.set("NameImScope", WertFuerScope, "foo")
local WertVomScope1 = hvm.scope.get("NameImScope", "foo") -- Ergebnis: 100
local WertVomScope2 = hvm.scope.get("NameImScope") -- Ergebnis: nil (keine Variable vorhanden), da globaler Bereich
Setzen eines Wertes im Scope unter dem angegebenen Namen.
Mit dem dritten Parameter kann optional ein Namensraum angegeben werden, in dem die Variable gespeichert werden soll.
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| name | string | Der Name unter dem der Wert gespeichert werden soll |
| value | any | Der zu speicherende Wert |
| namespace | string | Namensraum für Variable |
get()
Beispiel: Variablen im globalen Bereich abfragen
hvm.scope.set("NameImScope", 295)
local WertVomScope1 = hvm.scope.get("NameImScope") --- Ausgabe: 295
local WertVomScope2 = hvm.scope.get("nameimscope") --- Ausgabe: nil
local WertVomScope3 = hvm.scope.get("NAMEimSCOPE") --- Ausgabe: nil
Beispiel 2: Variablen in einem speziellen Namespace abfragen
hvm.scope.set("NameImScope", 200, "foo")
local WertVomScope1 = hvm.scope.get("NameImScope", "foo") -- Ausgabe: 200
local WertVomScope2 = hvm.scope.get("NameImScope") -- Ausgabe: nil (keine Variable vorhanden)
Gibt den Wert unter dem angegebenen Namen zurück.
Wenn der zweite Parameter angegeben wird, dann wird die Variable aus dem angegebenen Namensraum gelesen.
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| name | string | Der Name dessen Wert gelesen werden soll |
| namespace | string | (optional) Namensraum der Variable |
| Datentyp | Beschreibung |
|---|---|
| any | Der gespeicherte Wert unter dem Namen im Scope, andernfalls nil wenn nicht vorhanden |
remove()
Beispiel 1: Wert im globalen Bereich löschen
hvm.scope.set("NameImScope", 500)
local WertImScope1 = hvm.scope.get("NameImScope") --- Augabe: 500
hvm.scope.remove("NameImScope")
local WertImScope2 = hvm.scope.get("NameImScope") --- Ausgabe: nil
Beispiel 2: Wert in einem speziellen Namensraum löschen
hvm.scope.set("NameImScope", 500, "foo")
local WertImScope1 = hvm.scope.get("NameImScope", "foo") -- Ausgabe: 500
hvm.scope.remove("NameImScope", "foo")
local WertImScope3 = hvm.scope.get("NameImScope") -- Ausgabe: nil (Variable nicht in globalen Bereich vorhanden)
local WertImScope2 = hvm.scope.get("NameImScope", "foo") -- Ausgabe: nil (wurde gelöscht)
Löscht den Schlüssel inklusive dem Wert aus dem Scope
Wenn der zweite Parameter für den Namensraum angegeben wird, dann wird die Variable aus dem angegebenen Namensraum gelöscht.
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| name | string | Der Name dessen Wert aus dem Scope gelöscht wird |
| namespace | string | (optional) Namensraum der Variable |
has()
Beispiel 1: Prüfen auf Variable im globalen Bereich
local NameImScope = "foobar"
hvm.scope.set("NameImScope", "foobar")
local WertVorhanden = hvm.scope.has("NameImScope") --- Ausgabe: true
hvm.scope.remove("NameImScope")
local WertVorhanden = hvm.scope.has("NameImScope") --- Ausgabe: false
Beispiel 2: Prüfen auf eine Variable in einem speziellen Namensraum
local NameImScope = "bar"
hvm.scope.set("NameImScope", "bar", "foo")
local WertVorhanden1 = hvm.scope.has("NameImScope", "foo") -- Ausgabe: true
local WertVorhanden2 = hvm.scope.has("NameImScope") -- Ausgabe: false
Prüft ob ein Wert unter dem Namen im Scope vorhanden ist.
Wenn der zweite Parameter angegeben wird, dann wir im angegebenen Namensraum geprüft, ob die Variable vorhanden ist.
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| name | string | Der Name dessen Wert aus dem Scope gelöscht wird |
| namespace | string | (optional) Namensraum der Variable |
| Datentyp | Beschreibung |
|---|---|
| boolean | TRUE = vorhanden - FALSE = nicht vorhandnen |
clear()
Beispiel 1: Alle Variablen im globalen Bereich und in allen Namespaces löschen
hvm.scope.set("NameImScope", "foo")
hvm.scope.set("NameImScope2", "foo")
hvm.scope.clear()
hvm.scope.get("NameImScope") --- Ausgabe: nil
hvm.scope.get("NameImScope2") --- Ausgabe: nil
Beispiel 2: Alle Variablen in einem speziellen Namensraum löschen
hvm.scope.set("NameImScope1", "foobar1", "foo")
hvm.scope.set("NameImScope2", "foobar2", "foo")
hvm.scope.clear("foo")
hvm.scope.get("NameImScope1", "foo") -- Ausgabe: nil
hvm.scope.get("NameImScope2", "foo") -- Ausgabe: nil
Löscht alle vorhandenen Werte innerhalb des Scopes
Wenn der Namensraum als Parameter angegeben, dann werden alle Variablen im angegebenen Namensraum gelöscht.
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| namespace | string | (optional) Namensraum der Variable |
Globale Funktionen
hvmGetTableValue()
local Kunde = {
vorname="Max",
nachname="Mustermann",
stadt="Musterstadt",
telefon=nil,
alter=40
}
local Vorname = hvmGetTableValue(Kunde, "vorname")
-- Ausgabe: Max (string)
local NichtVorhanden = hvmGetTableValue(Kunde, "geburtstag")
-- Ausgabe: 0
local VorhandenMitNil = hvmGetTableValue(Kunde, "telefon")
-- Ausgabe: 0
local Alter = hvmGetTableValue(Kunde, "alter")
-- Ausgabe: 40
Gibt einen Wert aus einer Lua-Tabelle mit dem angegebenen Feldnamen zurück.
Die Funktion prüft auf das Vorhandensein des Feldnamen und gibt den Wert 0 als Ganzzahl zurück, wenn das Feld mit
dem Namen nicht exisitiert oder der Wert nil enthalten ist.
function hvmGetTableValue(source, key): number
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| source | table | Die Lua-Tabelle mit Daten |
| key | string | Name des Feldes |
hvmScopesToString(query)
local query = {
scopes={
"Name_1",
"Name_2",
"Name_3",
"Name_4",
"Name_5",
"Name_6",
"Name_7",
"Name_8"
},
separator=", ",
fields={
"Wert2",
"Ident_Text",
"Bezeichnung",
"BezID1",
"GG",
"BTNr",
"EleID",
{ name="MeinFeld", suffix=" Stück" } -- Angabe einer Zeichenkette suffix an den Wert des Feldes "MeinFeld"
},
groupBy="GG",
groupNewLine=true,
floors={
["0"]="KELLERGESCHOSS",
["1"]="ERDGESCHOSS",
["2"]="1OG",
["3"]="2OG",
["4"]="3OG",
["98"]="DACHGESCHOSS"
}
}
local Ergebnis = hvmScopesToString(query)
-- Das Ergebnis enthält einen String, der beispielsweise in den Zusatztext einer Position
-- geschrieben werden kann.
Wandelt Listen in angegebenen Scope-Bereichen in einen Plain-Text als Auflistung um und gibt einen String zurück
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| query | table | Tabelle mit Informationen zur Ausgabe der Liste (siehe unten) |
Optionen der Query
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| scopes | table | Liste von Variablennamen zur Abfrage der Daten aus dem Scope |
| separator | string | Eine oder mehrere Zeichen zum Trennen der einzelnen Spaltenwerte in einer Datenzeile |
| fields | table | Liste der Spalten- bzw. Feldnamen in den Datenzeilen, die ausgegeben werden |
| groupBy | string | Name der Spalte oder des Feldes nach der die Datenzeilen gruppiert werden |
| groupNewLine | boolean | Neue Zeile vor Beginn einer neuen Gruppe einfügen. Ja = true, Nein = false |
| floors | table | Tabellen mit Mapping-Informationen zu den Geschossen. Die Tabelle muss einen Schlüssel mit den Bezeichnungen als Wert enthalten |
pairsByKeys()
Beispieldaten
local Positionen = {
{
Wert1="20.23586",
Bezeichnung="Außenwandflächen - in der Wandachse",
EleID="520838188400392",
BTC="5",
Ident_Text="AW-11"
},
{
Wert1="10.26453",
Bezeichnung="Außenwandflächen - in der Wandachse",
EleID="497475611102084",
BTC="1",
Ident_Text="AW-07"
},
{
Wert1="25.82326",
Bezeichnung="Außenwandflächen - in der Wandachse",
EleID="344467751086098",
BTC="2",
Ident_Text="AW-08"
}
}
Beispiel 1: Sortierung nach dem Feld "Ident_Text"
local PositionenSortiert = {}
for _, position in pairsByKeys(Positionen, "Ident_Text") do
table.insert(PositionenSortiert, position)
end
hvm.scope.set('Ergebnis', PositionenSortiert)
Beispiel 1: Ergebnis
{
"scope": {
"Ergebnis": {
"1": {
"BTC": "1",
"Ident_Text": "AW-07",
"Wert1": "10.26453",
"EleID": "497475611102084",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"2": {
"BTC": "2",
"Ident_Text": "AW-08",
"Wert1": "25.82326",
"EleID": "344467751086098",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"3": {
"BTC": "5",
"Ident_Text": "AW-11",
"Wert1": "20.23586",
"EleID": "520838188400392",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
}
}
}
}
Beispiel 2: Sortierung nach dem Feld "BTC" aufsteigend
local PositionenSortiert = {}
for _, position in pairsByKeys(Positionen, "BTC", "desc") do
table.insert(PositionenSortiert, position)
end
hvm.scope.set('Ergebnis', PositionenSortiert)
Beispiel 2: Ergebnis
{
"scope": {
"Ergebnis": {
"1": {
"BTC": "5",
"Wert1": "20.23586",
"Bezeichnung": "Außenwandflächen - in der Wandachse",
"EleID": "520838188400392",
"Ident_Text": "AW-11"
},
"2": {
"BTC": "2",
"Wert1": "25.82326",
"Bezeichnung": "Außenwandflächen - in der Wandachse",
"EleID": "344467751086098",
"Ident_Text": "AW-08"
},
"3": {
"BTC": "1",
"Wert1": "10.26453",
"Bezeichnung": "Außenwandflächen - in der Wandachse",
"EleID": "497475611102084",
"Ident_Text": "AW-07"
}
}
}
}
Sortiert die Elemente in einer Tabelle nach einem Feld und Sortierungsrichtung.
Diese Funktion gibt einen Callback für Iteratoren zurück und wird hauptsächlich in einem
for in-Block verwendet.
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| items | table | Tabellen, die vereint werden sollen (pro Parameter eine Tabelle) |
| sortBy | string | Name des Feldes nach dem sortiert werden soll |
| order | string | Aufsteigende oder absteigende Sortierung. "asc" = absteigend (Standard), "desc" aufsteigend |
table_merge()
Beispiel 1
local Kunde1 = {
vorname="Max",
nachname="Mustermann",
alter=30
}
local Kunde2 = {
stadt="Musterstadt",
alter=40
}
local Kundenliste = table_merge(Kunde1, Kunde2)
Ergebnis
{
"vorname": "Max",
"nachname": "Mustermann",
"stadt": "Musterstadt",
"alter": 40
}
Vereint mehrere Tabellen zu einer Tabelle, wobei Felder der Tabellen jeweils von den nachfolgenden Tabellen überschrieben werden.
function table_merge(...): table
| Parameter | Datentyp | Beschreibung |
|---|---|---|
| ... | table | Tabellen, die vereint werden sollen (pro Parameter eine Tabelle) |
Beispiele
In diesem Bereich finden sie einige Bespiele und Erklärungen zu den Lua-Scripten.
LUA-Erläuterung
local Regeln = {
-- Regel: Suche nach Datensätzen im Import
{
-- Parameter: type
-- Typ der Regel
-- Mögliche Werte:
-- "Search" : Suche nach Datensätzen und gebe Ergebnis an die nächste Regel weiter
-- "Summary" : Summiert alle Werte mit dem Spaltennamen in der letzten Regel
type="search",
-- Parameter: selector
-- Selektor zur Abfrage von BT, BTNr, BTUNr (jeweils getrennt durch Unterstrich "_")
-- Gibt alle Werte aus BT=LO, BTNr=1, BTUNr=1 zurück.
selector="LO_1_1",
-- Mehreren Selektoren können als Array angegeben werden. Alle Selektoren werden mit einem OR verknüpft.
selector={"LO_1_1", "WS_1_1"},
-- Parameter: columns [optional]
-- Liste der Spaltennamen, dessen Werte im Ergebnis erscheinen sollen
-- Wenn dieser Parameter nicht vorhanden ist, dann werden die Werte aller Spalten
-- zurückgegeben (nicht empfohlen - sehr langsame Abfragen)
columns={"Wert1", "Wert2", "Maß1"},
-- Parmeter: groupBy [optional]
-- Gruppierung der Werte nach Spaltenname
-- (z.B. bei Abfrage von IDs, die im Ergebnis nur einmal vorkommen sollen)
groupBy={"Wert1"},
-- Parameter: criteria [optional]
-- Liste der Bedingungen für die Abfrage von Datensätzen
--
-- Die Bedingungen werden mit Spaltenname (links) und dem Wert (rechts) angegeben.
-- Enthält der Wert einen Spaltennamen in eckigen Klammern, dann interpretiert das System einen Platzhalter.
-- Platzhalter werden automatisch durch den Wert aus dem Ergebnis der letzten Regel ersetzt
criteria={
-- Beispiele für Bedingungen
EleID="[BezID1]", -- EleID mit dem Wert aus der Spalte "BezID1" aus dem Ergebnis der letzten Regel
E7="1", -- Findet alle Datensätze mit dem Wert 1 in Spalte E7
Wert1={"Kinderzimmer", "Küche"}, -- Findet alle Datensätze mit den Werten "Kinderzimmer" oder "Küche" in Spalte Wert1
Wert1="Kinderzimmer", -- Findet alle Datensätze mit dem Wert "Kinderzimmer" in Spalte Wert1
-- Beispiele für Vergleiche
{ field="Wert1", operator="<", value="0.256"}, -- Schreibweise für Vergleiche mit "<" "<=" "=" "<>" ">=" ">"
{ field="Wert1", operator=">", value="0.5" }
}
},
-- Regel: Berechnung von Werten
{
-- Parameter: type
-- Typ der Regel (siehe oben)
type="calculate",
-- Parameter: formulas [Array]
-- Formeln für Berechnungen
-- Aufbau der Formeln
-- In jeder Formel muss ein Feld (field) und eine Formel (formula) angegeben werden.
--
-- Der Feldname kann eine Spalte sein oder ein bestehendes Feld aus einer vorherigen Berechnung. Wenn das Feld noch nicht
-- existiert, dann wird dieses im Datensatz mit dem Namen hinzugefügt.
--
-- Die Formel enthält einen mathematischen Ausdruck.
-- In der Formel kann durch die Angabe eines Feldnamens eingeschlossen in eckigen Klammern auf den Wert im Datensatz
-- auf die Werte der vorherigen Regel oder auf ein Feld der vorherigen Berechnung zugegriffen werden.
-- Die Formeln werden von oben nach unten abgearbeitet und jeweils auf alle Datensätze der vorherigen Regeln angewendet.
--
-- Operatoren: +, -, *, /, ^ (Exponential)
-- Funktionen: sqrt, abs, sin, cos, tan, log, exp
-- Konstanten: pi
formulas={
-- Multipliziert den Wert in Spalte "Wert1" mit 200 und schreibt das
-- Ergebnis in das Feld "meinErgebnis"
{ field="meinErgebnis", formula="[Wert1] * 200" },
-- Addiert den Wert "meinErgebnis" aus der vorherigen Berechnung mit 25, dividiert durch 100
-- und schreibt das Ergebnis der Berechnung das Feld "Wert1".
-- Es können bestehende Spalten überschreiben werden oder neue Felder angegeben werden
{ field="Wert1", formula="([meinErgebnis] + 25) / 100" }
}
},
{
type="calculate",
formulas={
-- Multipliziert den Wert in Spalte "Wert1" mit 200 und schreibt das
-- Ergebnis in das Feld "meinErgebnis"
{ field="meinErgebnis", formula="[Wert1] * [Maß1]" }
}
},
-- Regel: Summierung von Werten
{
-- Parameter: type
-- Typ der Regel (siehe oben)
type="summary",
-- Parameter: column
-- Summierung aller Werte aus der angegebenen Spalte aus dem Ergebnis der vorherigen Regel
column="Wert1",
-- Summierung aller Werte aus mehreren Spalten
-- Alle Spalten müssen in der letzten Regel angegeben sein, andernfalls wird für nicht vorhandene
-- Spalten der Wert 0 gerechnet. Die Werte werden in der Reihenfolge zusammengerechnet wie diese
-- angegeben werden.
column={"Wert1", "Wert2"},
-- Flag zur Ausgabe der Summierung als separate Spaltensummen oder Summe über alle Spalten
-- separate=true : Ausgabe der Summen pro Spalte. Rückgabe ein Array mit den Summen.
-- (z.B. result['Wert1'], result['Wert2'], ...)
-- separate=false : Ausgabe der Gesamtsumme über alle Spalten. Rückgabe eine Zahl (Float)
separate=true
}
}
local Ergebnis = hvm.quantity.getValueByRules(Regeln)
-- Wenn die Summen pro Spalte vorliegen
-- local Wert1Summe = result['Wert1']
-- local Wert2Summe = result['Wert2']
-------------------------------------------------------------------------------
return Ergebnis
Erläuterung der Regeln für die Abfrage der Massen mit hvm.quantity.getValueByRules()
LUA - Problem 1
local Problem1 = {
{
-- Regel 1: Suche LO_1_1 BezID5 (Id Wand an OK Loch)
type="Search",
selector="LO_1_1",
columns={"BezID5"}, -- Nur Werte aus diesen Spalten zurückgeben
groupBy={"BezID5"}
},
{
-- Regel 2: Suche in WS_3_2(z.B.) die ELeID mit dem Wert BezID5 von LO_1_1 und Feld E7 = 1
type="Search",
selector="WS_3_2",
columns={"Wert1"},
criteria={
EleID="[BezID5]",
E7="1"
}
},
{
-- Regel 3: Summiere alle Werte in Spalte "Wert1" aus den übergebenen Daten der letzten Regel
type="Summary",
column="Wert1"
}
}
return hvm.quantity.getValueByRules(Problem1)
Abfolge der Regeln:
- Regel 1: Suche LO_1_1 BezID5 (Id Wand an OK Loch)
- Regel 2: Suche in WS_3_2(z.B.) die ELeID mit dem Wert BezID5 von LO_1_1 und Feld E7 = 1
- Regel 3: Summiere alle Werte in Spalte "Wert1" aus den übergebenen Daten der letzten Regel
LUA - Problem 2
local Problem2 = {
{
-- Regel 1: Suche IS_1_1 BezID1(ID des Raumes in dem sich das Symbol befindet
type="Search",
selector="IS_1_1",
columns={"BezID1"},
groupBy={"BezID1"}
},
{
-- Regel 2: Suche in RM_10_1(z.B.) die ELeID mit dem Wert BezID1 von IS_1_1
-- und filtere den Wert2 nach einen oder mehreren Werten
type="Search",
selector="RM_10_1",
columns={"Wert1", "Wert2" },
criteria={
EleID="[BezID1]",
Wert2={"Kinderzimmer", "Wohnzimmer"}
}
},
{
-- Regel 3: Berechne Variablen myAlias und Wert1 mit Formeln aus dem letzten Ergebnis
type="Calculate",
formulas={
{ field="myAlias", formula="[Wert1] * 200" },
{ field="Wert1", formula="[myAlias] * 2" }
}
},
{
-- Regel 4: Summiere alle Werte in Spalte "Wert1" aus den übergebenen Daten der letzten Regel
type="Summary",
column="Wert1"
}
}
return hvm.quantity.getValueByRules(Problem2)
- Regel 1: Suche IS_1_1 BezID1(ID des Raumes in dem sich das Symbol befindet
- Regel 2: Suche in RM_10_1(z.B.) die ELeID mit dem Wert BezID1 von IS_1_1 und filtere den Wert2 nach einen oder mehreren Werten
- Regel 3: Berechne Variablen myAlias und Wert1 mit Formeln aus dem letzten Ergebnis
- Regel 4: Summiere alle Werte in Spalte "Wert1" aus den übergebenen Daten der letzten Regel
Die NOT IN - Lösung
--- Hier Raum ändern
local Raum = {"60","70","140"}
-----------------------------------------------------------------
-- "190" Abstellraum
-- "180" Ankleide
-- "160" Arbeiten
-- "60" Bad
-- "800" Balkon
-- "170" Büro
-- "20" Essen
-- "999" Abdichtung
-- "45" Flur
-- "220" Galerie
-- "290" Garage
-- "120" Gästezimmer
-- "140" Hauswirtschaftsraum
-- "210" Heizraum
-- "300" Keller
-- "90" Kinderzimmer
-- "30" Küche
-- "280" Loggia
-- "950" Ohne Berechnung
-- "948" Pflastern
-- "242" Sauna
-- "100" Schlafen
-- "150" Speiß
-- "270" Stauraum
-- "230" Studio
-- "211" Technik
-- "940" Terrasse
-- "200" Versorgungsraum
-- "80" WC
-- "70" WC/Dusche
-- "210" Werkstatt
-- "50" Windfang
-- "938" Winkelsteine
-- "240" Wintergarten
-- "10" Wohnzimmer
-- "130" Zimmer
-- "949" Gelände
--------------------------------------------------------------
local Ergebnis = {
{
type="Search",
selector="DE_1_1",
columns={"EleID" },
criteria={
Wert2={"Kellergeschoß","Erdgeschoß","Obergeschoß1","Obergeschoß2","Obergeschoß3","Dachgeschoß"},
{ field="Wert4", operator="<>", value="0.25" }
}
},
{
type="Search",
selector="RM_13_0",
columns={"Maß3"},
groupBy={"EleID"},
criteria={
BezID2="[EleID]",
--BTC=Raum
{ field="BTC", operator="NOT IN", value=Raum }
}
},
{
type="Summary",
column="Maß3"
}
}
return hvm.quantity.getValueByRules(Ergebnis) * 0.15
Demonstration einer Regel mit dem Operator NOT IN.
Lösung - Einzelne Werte
--------------------------------------------------------------
local Regeln = {
{
type="Search",
selector="DE_1_1",
columns={"EleID" },
criteria={
Wert2={"Kellergeschoß","Erdgeschoß","Obergeschoß1","Obergeschoß2","Obergeschoß3","Dachgeschoß"},
Wert4="0.25"
}
},
{
type="Search",
selector="RM_13_1",
columns={"BezID1"},
groupBy={"EleID"},
criteria={
BezID2="[EleID]"
}
},
{
type="Search",
selector="AW_2_1",
columns={"Wert1","Maß1"},
criteria={
EleID="[BezID1]"
}
},
{
type="calculate",
formulas={
-- Multipliziert den Wert in Spalte "Wert1" mit 200 und schreibt das
-- Ergebnis in das Feld "meinErgebnis"
{ field="meinErgebnis", formula="[Wert1] * [Maß1]" }
}
},
{
type="Summary",
column={"meinErgebnis", "Wert1"},
separate=true
}
}
local ergebnis = hvm.quantity.getValueByRules(Regeln)
return ergebnis['meinErgebnis'] + ergebnis['Wert1']
Einzelne Werte aus dem Ergebnis abfragen und weiterverarbeiten.
Loch - Wand als Abzug
-- Hier Wandstärke ändern--------------------------
local Wandstaerke = "0.232"
---------------------------------------------------
---------------------------------------------------
local Loch_WS_Aussen = {
{
-- Suche LO_1_1 BezID5 (Id Wand an OK Loch)
type="Search",
selector="LO_1_1",
columns={"BezID5"}, -- Nur Werte aus diesen Spalten zurückgeben
groupBy={"BezID5"}
},
{
-- Suche WS_1_1 BezID5 (Id Wand an OK Loch)und Feld E7 = 3
type="Search",
selector="WS_1_1",
columns={"EleID","Maß1"}, -- Nur Werte aus diesen Spalten zurückgeben
criteria={
EleID="[BezID5]",
E7="3",
--E1="1"
["Maß1"]= Wandstaerke
}
},
{
-- Suche in LO_1_1(z.B.) die BezID5 mit dem Wert EleID von WS_1_1
type="Search",
selector="Lo_1_1",
columns={"Wert1"},
criteria={
BezID5="[EleID]"
}
},
{
-- Summiere alle Werte in Spalte "Wert1" aus den übergebenen Daten der letzten Regel
type="Summary",
column="Wert1"
}
}
--Ziehe die Lochflächen der WS ausserhalb ab.
local wert = value
if wert ~= nil then
local wert2 = wert - hvm.quantity.getValueByRules(Loch_WS_Aussen)
return math.round(wert2,4)
end
Beispiel zur Abfrage von Positionen mit Abzug.
Ausgabe einer Excel-Datei
-- Pfad zur Excel-Datei
-- ACHTUNG: Die Datei muss sich im Verzeichnis "data/storage/content" befinden!
local ExcelFile = "data/storage/content/demo.xlsx"
-- ///// START - Generierung der Excel über LUA ///// --
local Workbook = require "xlsxwriter.workbook"
-- Create a workbook and add a worksheet.
local workbook = Workbook:new(ExcelFile) -- Multitool / Pfad zur Excel-Datei hier angeben.
local worksheet = workbook:add_worksheet()
-- Some data we want to write to the worksheet.
local expenses = {
{"Rent", 500},
{"Gas", 200},
{"Food", 300},
{"Gym", 100},
}
-- Start from the first cell. Rows and columns are zero indexed.
local row = 0
local col = 0
-- Iterate over the data and write it out element by element.
for _, expense in ipairs(expenses) do
local item, cost = unpack(expense)
worksheet:write(row, col, item)
worksheet:write(row, col + 1, cost)
row = row + 1
end
-- Write a total using a formula.
worksheet:write(row, 0, "Total")
worksheet:write(row, 1, "=SUM(B1:B4)")
workbook:close()
-- ///// ENDE / Generierung der Excel über LUA ///// --
-- Ausgabe der Excel-Datei in der Registerkarte "Excel-Ausgabe"
hvm.definition.outputExcelFile(ExcelFile)
Dieses Script erstellt mithilfe der Lua-Bibliothek xlsxwriter eine Excel-Datei auf dem Backend-Server und gibt die
Datei für den Microsoft Office Live-Service frei, um diese im Frontend anzeigen zu lassen.
Wichtige Punkte die beachtet werden müssen:
- Der Pfad zur Excel-Datei muss im Lua-Script vollständig angegeben werden und die Datei muss sich im Verzeichnis
data/storage/contentbefinden. Der Dateiname kann frei gewählt werden. Beachten sie allerdings, dass eine Datei mit dem gleichen Namen in unterschiedlichen Lua-Scripten überschrieben werden. - Für die Erstellung der Excel-Datei kann jede Funktion der Bibliothek xlsxwriter.lua verwendet werden.
- Nachdem die Excel-Datei erstellt wurde, muss dem Multitool noch mitgeteilt werden, dass diese im Frontend angezeigt werden soll. Dies erfolgt mit dem Aufruf der Method
hvm.definition.outputExcelFile()mit dem vollständigen Pfad zur Excel-Datei.
Ausgabe von Wandflächen
Rohdaten aus Scope
{
"scope": {
"Name_AW_Brutto_m2": {
"0": {
"BTC": "6",
"EleID": "13755537496445",
"Wert1": "6.03",
"Ident_Text": "AW-14",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"1": {
"BTC": "1",
"EleID": "370354750941775",
"Wert1": "34.8142",
"Ident_Text": "AW-09",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"2": {
"BTC": "2",
"EleID": "70300314512232",
"Wert1": "22.7542",
"Ident_Text": "AW-10",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"3": {
"BTC": "3",
"EleID": "287370306862723",
"Wert1": "10.69421",
"Ident_Text": "AW-11",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"4": {
"BTC": "4",
"EleID": "153386182286982",
"Wert1": "6.03",
"Ident_Text": "AW-12",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"5": {
"BTC": "5",
"EleID": "134033976320153",
"Wert1": "13.29615",
"Ident_Text": "AW-13",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"6": {
"BTC": "4",
"EleID": "222679823843872",
"Wert1": "0.48934",
"Ident_Text": "AW-28",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"7": {
"BTC": "7",
"EleID": "516858567788146",
"Wert1": "10.82385",
"Ident_Text": "AW-15",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"8": {
"BTC": "8",
"EleID": "219448449041767",
"Wert1": "22.7542",
"Ident_Text": "AW-16",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"9": {
"BTC": "1",
"EleID": "70466266882342",
"Wert1": "24.85804",
"Ident_Text": "AW-17",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"10": {
"BTC": "2",
"EleID": "116508620345141",
"Wert1": "22.13039",
"Ident_Text": "AW-18",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"11": {
"BTC": "3",
"EleID": "88629450344157",
"Wert1": "7.8312",
"Ident_Text": "AW-19",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"12": {
"BTC": "4",
"EleID": "390790494528992",
"Wert1": "6.03",
"Ident_Text": "AW-20",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"13": {
"BTC": "5",
"EleID": "356314638578839",
"Wert1": "13.29615",
"Ident_Text": "AW-21",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"14": {
"BTC": "6",
"EleID": "146247729075274",
"Wert1": "6.03",
"Ident_Text": "AW-22",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"15": {
"BTC": "7",
"EleID": "305253496181486",
"Wert1": "7.96085",
"Ident_Text": "AW-23",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"16": {
"BTC": "8",
"EleID": "131117933083628",
"Wert1": "22.13039",
"Ident_Text": "AW-24",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"17": {
"BTC": "1",
"EleID": "423805779628839",
"Wert1": "0",
"Ident_Text": "AW-25",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"18": {
"BTC": "2",
"EleID": "522893299853861",
"Wert1": "11.08631",
"Ident_Text": "AW-26",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"19": {
"BTC": "3",
"EleID": "62304636646861",
"Wert1": "0.0651",
"Ident_Text": "AW-27",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"20": {
"BTC": "5",
"EleID": "462251810565972",
"Wert1": "0.70275",
"Ident_Text": "AW-29",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"21": {
"BTC": "6",
"EleID": "528206429683655",
"Wert1": "0.48934",
"Ident_Text": "AW-30",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"22": {
"BTC": "7",
"EleID": "216320708272555",
"Wert1": "0.07939",
"Ident_Text": "AW-31",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"23": {
"BTC": "8",
"EleID": "533004284464100",
"Wert1": "11.08634",
"Ident_Text": "AW-32",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"24": {
"BTC": "9",
"EleID": "460953056903346",
"Wert1": "0.25245",
"Ident_Text": "AW-33",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
},
"25": {
"BTC": "10",
"EleID": "121567754794748",
"Wert1": "0.25245",
"Ident_Text": "AW-34",
"Bezeichnung": "Außenwandflächen - in der Wandachse"
}
}
},
"Name_AW_Brutto_m2_Summe": 261.9665
}
Daten verarbeiten
local Wert_AW_Brutto_m2 = hvm.scope.get("Name_AW_Brutto_m2")
local Wert_AW_Brutto_m2_Summe = hvm.scope.get("Name_AW_Brutto_m2_Summe")
-- Pfad zur Excel-Datei
-- ACHTUNG: Die Datei muss sich im Verzeichnis "data/storage/content" befinden!
local ExcelFile = "data/storage/content/demo.xlsx"
-- ///// START - Generierung der Excel über LUA ///// --
local Workbook = require "xlsxwriter.workbook"
-- Erstellen einer Arbeitsmappe und eine Tabelle
local workbook = Workbook:new(ExcelFile) -- Multitool / Pfad zur Excel-Datei hier angeben.
local worksheet = workbook:add_worksheet()
-- Breite der Spalte A auf 50 setzen
worksheet:set_column("A:A", 50)
-- Breite der Spalte B und C auf 10 setzen
worksheet:set_column("B:C", 10)
-- Breite der Spalte D auf 15 setzen
worksheet:set_column("D:D", 15)
-- Starten von erster Zelle aus. Zeilen und Spalten beginnen bei 0
local row = 0
local col = 0
-- Einzelne Positionen durchlaufen und in Zellen einfügen
for _, position in ipairs(Wert_AW_Brutto_m2) do
-- Schreibe Werte als normaler Text in die aktuelle Zeile
worksheet:write(row, col, position["Bezeichnung"])
worksheet:write(row, col + 1, position["Ident_Text"])
worksheet:write(row, col + 2, position["BTC"])
-- Schreibe den Wert als Nummer in die Zelle
worksheet:write_number(row, col + 3, position["Wert1"])
-- Zähler für Zeilen um 1 erhöht um in nächste Zeile zu springen
row = row + 1
end
-- Summe von Multitool einfügen
worksheet:write(row, 0, "Summe")
worksheet:write_number(row, col + 3, Wert_AW_Brutto_m2_Summe)
row = row + 1
-- Summe der Elemente über Excel berechnen
worksheet:write(row, 0, "Summe (Excel / Formel)")
worksheet:write_formula(row, 3, "=SUM(D1:D" .. (row - 1) .. ")")
workbook:close()
-- ///// ENDE / Generierung der Excel über LUA ///// --
-- Ausgabe der Excel-Datei in der Registerkarte "Excel-Ausgabe"
hvm.definition.outputExcelFile(ExcelFile)
Ein Besipiel um die einzelnen Wandflächen als Excel-Tabelle auszugeben.
Ergebnis:
